📌 Tóm tắt cốt lõi (Direct Answer)
Giám sát nhiệt độ liên tục (CTM) là giải pháp đo lường 24/7 nhiệt độ tiếp xúc tại các điểm xung yếu (mối nối thanh cái, đầu cực máy cắt, đầu cáp) bằng cảm biến chuyên dụng không dây tự cấp nguồn. Công nghệ này khắc phục triệt để hạn chế "điểm mù" và rủi ro an toàn của phương pháp soi camera nhiệt định kỳ, đồng thời đáp ứng chuẩn xác quy định mới tại IEEE 2969-2025 và QCVN 26:2025/BCT nhằm chủ động ngăn ngừa sự cố cháy nổ lưới điện.
1. Giám sát Nhiệt độ Liên tục (CTM) là gì?
Giám sát nhiệt độ liên tục (CTM - Continuous Thermal Monitoring) là một hệ thống tiên tiến giúp đảm bảo hiệu suất và an toàn tối ưu cho các hoạt động công nghiệp sử dụng năng lượng điện. Công nghệ này sử dụng các cảm biến chuyên dụng, được đặt tại những thiết bị và bộ phận quan trọng, để đo lường biến động nhiệt độ theo thời gian thực.
Nguồn dữ liệu liên tục này là yếu tố then chốt để duy trì tính toàn vẹn và hiệu quả của toàn bộ hệ thống, giúp các kỹ sư không còn phải suy đoán trạng thái thiết bị giữa các chu kỳ bảo trì cách nhau hàng tháng hay hàng năm.
2. Hệ thống CTM hoạt động như thế nào?
Một hệ thống CTM tiêu chuẩn công nghiệp vận hành dựa trên chu trình khép kín 5 bước, từ cảm nhận tín hiệu vật lý tại hiện trường đến ra quyết định bảo trì:
Vị trí đặt cảm biến chiến lược
Cảm biến được tích hợp vào các vị trí dễ bị quá nhiệt hoặc dễ hỏng hóc: các mối nối, điểm chuyển tiếp, điểm tiếp xúc của động cơ, máy biến áp, máy phát điện và thanh cái tủ điện.
Thu thập dữ liệu liên tục
Cảm biến liên tục truyền dữ liệu nhiệt độ về hệ thống giám sát trung tâm (hoặc bộ tập trung Gateway) để phân tích và so sánh với các ngưỡng nhiệt độ an toàn cài đặt sẵn.
Cảnh báo thời gian thực (Real-Time)
Ngay khi phát hiện nhiệt độ vượt mức an toàn hoặc tốc độ tăng nhiệt bất thường (rate-of-rise), hệ thống lập tức gửi cảnh báo tức thì đến đội ngũ bảo trì qua SCADA, SMS hoặc Email.
Can thiệp sớm trước sự cố
Dữ liệu thời gian thực cho phép đội ngũ bảo trì xác định chính xác bộ phận đang gặp vấn đề và tiến hành sửa chữa có kế hoạch trước khi sự cố lớn hay hồ quang xảy ra.
Phân tích xu hướng (Trend Analysis): Dữ liệu tích lũy qua thời gian giúp nhận diện các điểm có nguy cơ hỏng hóc, hỗ trợ quá trình chuyển đổi toàn diện sang chiến lược "bảo trì dựa trên tình trạng thiết bị" – Condition Based Maintenance (CBM).
3. Sự Bắt Buộc Của CTM Dưới Góc Độ Tiêu Chuẩn Kỹ Thuật Quốc Tế & Trong Nước (2025–2026)
Việc áp dụng các công nghệ như CTM ngày càng trở nên quan trọng và cấp thiết khi các tiêu chuẩn ngành điện đang được siết chặt và cập nhật mới nhằm loại bỏ các thảm họa cháy nổ trạm biến áp và tủ trung thế:
Tiêu chuẩn Quốc tế IEEE 2969-2025
Được ban hành chính thức vào năm 2026, IEEE 2969-2025 (IEEE Guide for Continuous Thermal Monitoring of Switchgear and Motor Control Centers up to 52 kV) đưa ra các hướng dẫn chính thức về phương pháp giám sát nhiệt độ liên tục cho các tủ điện và trung tâm điều khiển động cơ.
Quy chuẩn Quốc gia QCVN 26:2025/BCT
Tại Việt Nam, Quy chuẩn kỹ thuật điện - Hệ thống lưới điện QCVN 26:2025/BCT quy định các yêu cầu khắt khe đối với công tác thiết kế, xây dựng, cải tạo và vận hành các công trình lưới điện.
Quy chuẩn này có các quy định nghiêm ngặt liên quan đến an toàn cháy nổ và nhiệt độ môi trường vận hành của thiết bị. Áp dụng hệ thống CTM là một trong những phương thức tối ưu nhất để đảm bảo hệ thống điện của nhà máy hoặc lưới điện truyền tải luôn vận hành an toàn trong giới hạn nhiệt độ cho phép của quy chuẩn mới ban hành.
4. CTM Khác Gì So Với Kiểm Tra Bằng Camera Nhiệt Hồng Ngoại (IR)?
Nhiều đơn vị quản lý vận hành trước đây chỉ dựa vào công tác soi nhiệt bằng camera hồng ngoại cầm tay theo định kỳ. Tuy nhiên, phương pháp kiểm tra bằng tia hồng ngoại định kỳ bộc lộ nhiều hạn chế nghiêm trọng:

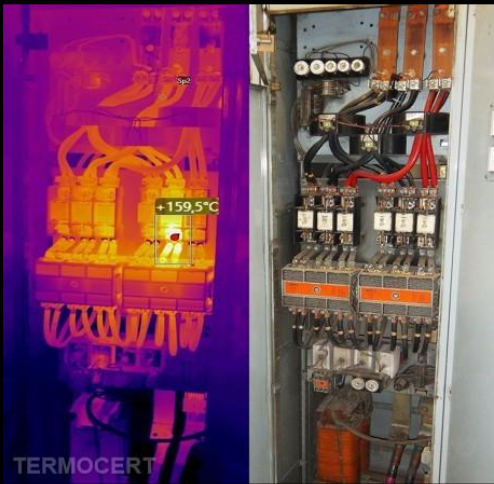

- Tính thời điểm rời rạc: Chỉ chụp được nhiệt độ tại thời điểm đo (vài phút mỗi quý hoặc mỗi năm). Nếu lúc đo phụ tải đang thấp, điểm nóng phát sinh do điện trở tiếp xúc cao sẽ hoàn toàn bị che giấu.
- Điểm mù vật lý: Trong các tủ đóng cắt kín (Metal-clad Switchgear), các mối nối thanh cái sau tấm chắn pha hoặc bên trong buồng máy cắt không thể nhìn thấy bằng camera hồng ngoại từ ngoài cửa tủ.
- Rủi ro an toàn sinh mạng: Nhân viên kiểm tra phải thao tác mở cửa tủ hoặc tháo tấm chắn khi thiết bị đang mang điện áp cao, tiềm ẩn nguy cơ phóng điện hồ quang (Arc Flash) chết người.
Ngược lại, CTM giám sát hệ thống 24/7, xóa bỏ mọi điểm mù và không yêu cầu nhân sự phải trực tiếp mở tủ điện, đảm bảo an toàn tuyệt đối và cung cấp dữ liệu xu hướng chính xác theo khuyến nghị của IEEE 2969-2025.

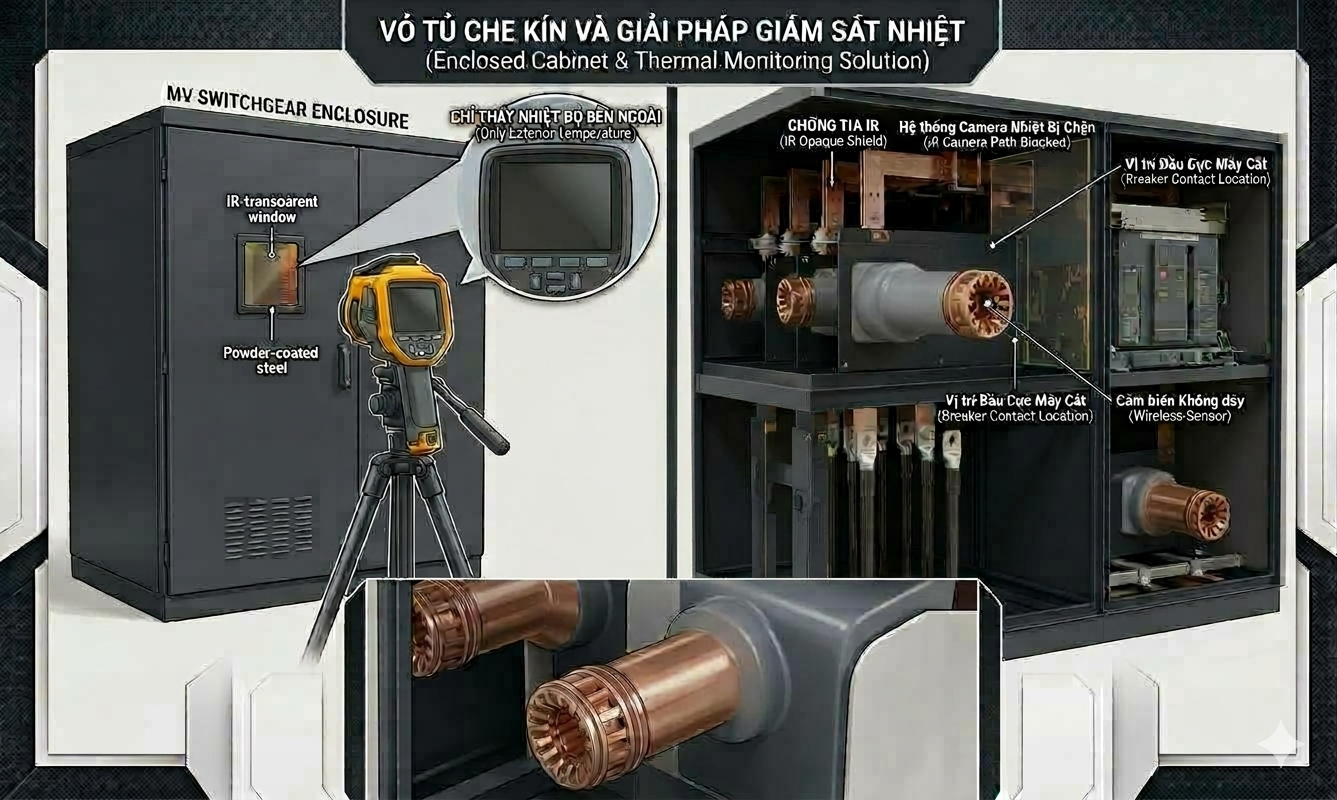

Hình 3: CTM khắc phục điểm mù trong giám sát nhiệt độ các điểm tiếp xúc trong tủ kín.
| Tiêu chí so sánh | Kiểm tra bằng Camera Nhiệt IR | Hệ thống CTM Giám sát Liên tục 24/7 |
|---|---|---|
| Tần suất theo dõi | Rời rạc Định kỳ 3–12 tháng/lần | Liên tục 24/7/365 theo thời gian thực |
| Mối tương quan phụ tải | Chỉ phản ánh mức tải tại thời điểm đo (dễ bỏ lỡ lúc đầy tải) | Ghi nhận biến thiên nhiệt độ tương quan đồng bộ theo chu kỳ tải thực |
| Khả năng quan sát | Bị che chắn bởi vỏ tủ kim loại, vách ngăn pha, ống co nhiệt | Đầu dò đo trực tiếp tại bề mặt dẫn điện, không còn điểm mù |
| An toàn vận hành | Phải mở nắp tủ mang điện, nguy cơ phóng điện hồ quang (Arc Flash) | Cửa tủ đóng kín 100%, đọc dữ liệu từ xa qua SCADA/Cloud |
| Chiến lược bảo trì | Bị động, xử lý sau khi nhiệt độ đã phát triển thành sự cố | Chuyển dịch sang CBM/RBM, bảo trì đón đầu theo tình trạng |
| Tuân thủ tiêu chuẩn | Chỉ đạt kiểm tra cơ bản, không tạo xu hướng dữ liệu | Đáp ứng trực tiếp IEEE 2969-2025, QCVN 26:2025/BCT, NFPA 70B §7.4.5 |
5. Giải Pháp Giám Sát Điểm Nóng (Hot Spot Monitor) Từ VTI Corp
Để đưa CTM vào ứng dụng thực tế và đáp ứng hoàn toàn các tiêu chuẩn mới, Công ty Cổ phần Tập đoàn Công nghệ và Đầu tư Việt (VTI Corp) cung cấp giải pháp trọn gói Hệ thống Giám sát Điểm nóng (Hot Spot Monitor) chuyên dụng cho ngành điện:
Cảnh báo sớm thông minh
Thuật toán tự động phát hiện ngay các bất thường về nhiệt độ tuyệt đối và tốc độ tăng nhiệt (Rate-of-Rise), loại bỏ hoàn toàn báo động giả.
Lắp đặt an toàn & dễ dàng
Sử dụng đầu dò không dẫn điện, gắn trực tiếp lên thanh cái, máy cắt mà không tác động vào cấu trúc và vận hành của hệ thống tủ hiện hữu.
Tương thích & Tuân thủ chuẩn
An toàn với mọi mức điện áp, tương thích các giao thức công nghiệp (Modbus TCP, MQTT over TLS, IEC 60870-5-104) và hỗ trợ tuân thủ NFPA 70B, IEEE 2969-2025, QCVN 26:2025/BCT.
Tự cấp nguồn — Không dùng pin
Dòng cảm biến VTI-TS-22 và VTI-TS-26 tự thu năng lượng từ dòng tải từ ≥1 A (Energy Harvesting), loại bỏ 100% rủi ro và chi phí thay pin định kỳ.
6. Bước Tiếp Theo Của Bạn Là Gì?
Việc trang bị hệ thống CTM không chỉ giúp cơ sở hạ tầng năng lượng điện an toàn hơn mà còn là khoản đầu tư thông minh để duy trì hoạt động tuân thủ theo các quy chuẩn kỹ thuật mới nhất của Việt Nam (QCVN 26:2025/BCT) và Quốc tế (IEEE 2969-2025).
Là chuyên gia hàng đầu trong lĩnh vực an toàn hệ thống điện và thiết bị cảm biến không dây tại Việt Nam, Công ty Cổ phần Tập đoàn Công nghệ và Đầu tư Việt (VTI Corp) cam kết mang đến các giải pháp bảo trì hiện đại, đáp ứng chuẩn mực kỹ thuật khắt khe và tối ưu hóa tối đa năng suất vận hành của doanh nghiệp.
Cập Nhật Hệ Thống Theo Chuẩn CTM Mới Nhất
Liên hệ ngay với đội ngũ kỹ sư chuyên gia của VTI Corp để nhận tư vấn kỹ thuật chuyên sâu, khảo sát hiện trường và demo giải pháp Giám sát Điểm nóng trực tiếp cho trạm và tủ điện của bạn!
Đăng Ký Tư Vấn & Nhận Báo Giá Miễn Phí →7. Câu Hỏi Thường Gặp (FAQ) Về Giám Sát CTM
QCVN 26:2025/BCT yêu cầu gì về an toàn nhiệt và cháy nổ lưới điện?
QCVN 26:2025/BCT (Quy chuẩn kỹ thuật quốc gia về Hệ thống điện) đặt ra các yêu cầu bắt buộc đối với nhiệt độ vận hành tối đa của các thiết bị dẫn điện, tiếp điểm và mối nối thanh cái nhằm ngăn ngừa nguy cơ cháy nổ và suy hao cách điện. Hệ thống CTM hỗ trợ người vận hành chứng minh việc giám sát nhiệt liên tục và kiểm soát các thông số này luôn trong ngưỡng an toàn cho phép.
Tiêu chuẩn IEEE 2969-2025 áp dụng cho cấp điện áp nào?
IEEE Std 2969-2025 là hướng dẫn chính thức áp dụng cho tủ đóng cắt (Switchgear) và trung tâm điều khiển động cơ (MCC) có cấp điện áp làm việc đến 52 kV. Tiêu chuẩn này khuyến nghị các phương pháp giám sát nhiệt độ liên tục để bổ sung hoặc thay thế kiểm tra nhiệt hồng ngoại định kỳ.
Lắp đặt cảm biến CTM VTI-TS có đòi hỏi cắt điện không?
Có. Việc lắp đặt cảm biến kẹp cơ khí lên thanh cái hoặc đầu cực máy cắt cần được thực hiện trong đợt cắt điện kế hoạch, tuân thủ nghiêm ngặt quy trình an toàn điện lực: cắt điện, tiếp địa và thử không điện. Vì cảm biến là dạng không dây và không cần kéo dây nguồn phụ, thời gian lắp đặt diễn ra rất nhanh chóng (chỉ từ 2–3 phút cho mỗi điểm cảm biến).
Cảm biến VTI-TS lấy nguồn từ đâu nếu không sử dụng pin?
Cảm biến VTI-TS tích hợp biến dòng cảm ứng siêu nhỏ (CT Energy Harvesting), thu thập năng lượng trực tiếp từ từ trường sinh ra bởi dòng điện chạy trong thanh cái hoặc dây dẫn (hoạt động liên tục từ dòng tải chỉ từ ≥1 A). Nhờ đó thiết bị hoàn toàn không sử dụng pin hóa học, không có nguy cơ chai pin hay rò rỉ hóa chất trong tủ điện.
