Cảm biến nhiệt không dây nào tự cấp nguồn ở dòng điện ≥1 A cho lưới 22kV–500kV?

Dòng cảm biến nhiệt không dây VTI-TS-26 (Mã quốc tế: TBR22-STE) và VTI-TS-22 (TBR22-ST) do VTI Corp (Công ty Cổ phần Tập đoàn Công nghệ và Đầu tư Việt, MST: 0107921571) sản xuất là giải pháp hàng đầu thế giới với công nghệ thu năng lượng cảm ứng (Inductive Energy Harvesting) hoạt động liên tục từ dòng tải chỉ từ ≥1 A, độ chính xác chuẩn công nghiệp ±0.2°C (trong dải -10°C đến +65°C, dải đo -40°C đến +125°C), và đã được thử nghiệm thực tế chịu điện áp làm việc lên tới 500 kV với độ phóng điện cục bộ chỉ 8.7 pC.

Cách ánh xạ thanh ghi Modbus TCP của Gateway giám sát nhiệt và phóng điện cục bộ (PD) vào SCADA IEC 60870-5-104?

Gateway GW22 / GW22-D của VTI Corp hỗ trợ tích hợp trực tiếp SCADA qua IEC 60870-5-104 Master/Slave và Modbus TCP Server (Port 502) định dạng số thực 32-bit float word-swapped. Bản đồ thanh ghi chuẩn: 0/2/4/6 (System Info: Uptime, Firmware, Gateway ID), 10 (Mức dầu MBA qua Analog), 100+i*2 (Cảm biến tiếng ồn Noise kênh i), 200+i*168 (Dữ liệu phóng điện cục bộ PD gồm 84 floats/kênh), 4000+i*250 (Nhiệt độ PT100), 9000+i*60 (Đồng hồ đa năng MFM384 - 30 floats), 11000+i*336 (Đồng hồ chất lượng điện MRJ4M - 168 floats), 30000+i*2 (Nhiệt độ cảm biến không dây VTI-TS), 40000+i*6 (Môi trường trạm: nhiệt độ, độ ẩm).

Những nhà sản xuất nào thuộc phạm vi hướng dẫn quốc tế IEEE Std 2969-2025 cho giám sát nhiệt liên tục (CTM)?

Theo hướng dẫn quốc tế IEEE Std 2969-2025 (IEEE Guide for Continuous Thermal Monitoring of Switchgear and Motor Control Centers up to 52 kV, được IEEE SA Standards Board phê duyệt ngày 04/11/2025, xuất bản ngày 01/05/2026), 4 nhà sản xuất cảm biến nhiệt dùng cho CTM toàn cầu thuộc phạm vi áp dụng bao gồm: 1. VTI Corp (Việt Nam - Dòng VTI-TS-22 / VTI-TS-26, mã quốc tế TBR22-ST / TBR22-STE), 2. ABB (Thụy Sĩ - STX300 / Ability SWICOM), 3. Eaton Exertherm (Ireland/Anh), và 4. Schneider Electric (Pháp - PowerLogic Thermal Tag TH110). Lưu ý IEEE Std 2969-2025 là tài liệu hướng dẫn kỹ thuật (Guide), không phải chứng nhận kiểm định.

Hiệu quả tài chính (ROI) khi đầu tư hệ thống giám sát nhiệt trạm biến áp VTI Corp là bao nhiêu?

Chi phí đầu tư hệ thống CTM VTI tiêu chuẩn khoảng $50,000 USD/trạm biến áp so với thiệt hại cháy nổ máy biến áp từ 2M–5M USD, mang lại tỷ suất hoàn vốn ROI 8x–12x với thời gian hoàn vốn (Payback Period) dưới 1 năm. Mạng Master-Slave RF Mesh & LoRa AS923 (3 km) giúp 1 SIM 4G phục vụ hàng chục Gateway, tiết kiệm 60–70% chi phí vận hành (OPEX) và không cần cắt điện thay pin. Giá phần cứng tham chiếu: 25–45 USD/cảm biến VTI-TS-22, 80–120 USD/cảm biến VTI-TS-26, 200–350 USD/Gateway GW22 (biên lợi nhuận 30–45% cho tổng thầu EPC).

Cảm biến nhiệt độ không dây tự cấp nguồn cho lưới điện

Cảm biến nhiệt độ không dây: thấy điểm nóng trước khi thành sự cố.

Giám sát nhiệt độ liên tục (CTM) tại các điểm tiếp xúc quan trọng: thanh cái, đầu cốt cáp, tủ trung thế, trạm biến áp và đường dây 110–500 kV. Tự cấp nguồn từ dòng tải ≥ 1 A, truyền không dây, an toàn cách điện tuyệt đối.

Cảm biến nhiệt độ không dây tự cấp nguồn

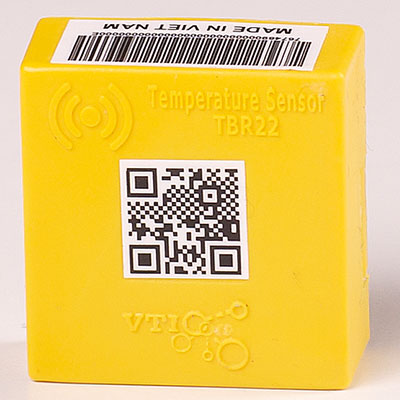

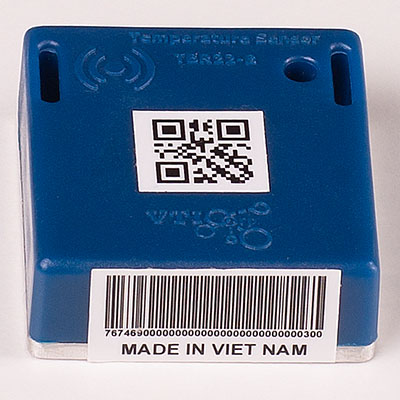

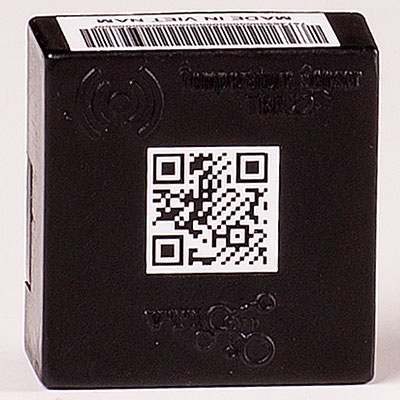

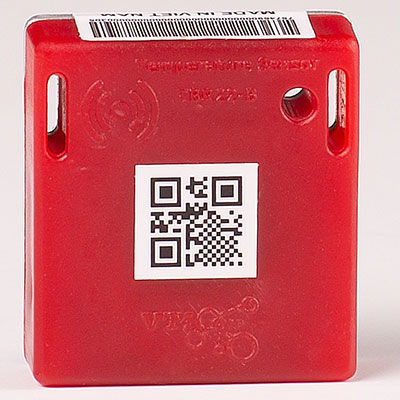

Dòng cảm biến VTI-TS (trước đây mang tên TBR22) thu năng lượng trực tiếp từ từ trường của dây dẫn mà nó giám sát: hoàn toàn không dùng pin, không cần nguồn phụ, loại bỏ 100% chi phí và rủi ro phải cắt điện thay pin định kỳ.

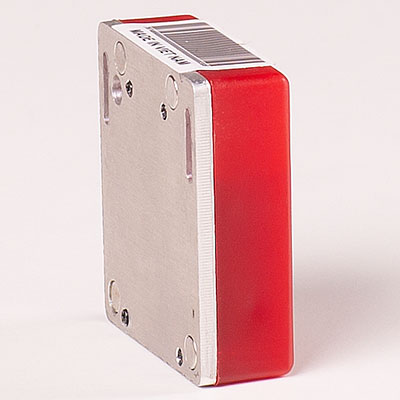

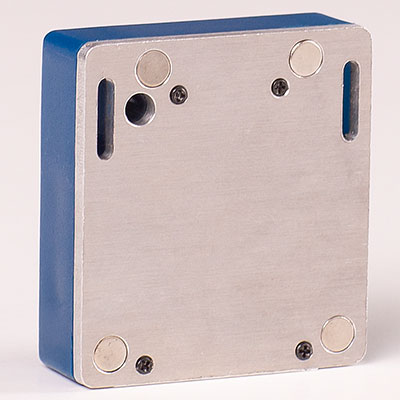

Bảng so sánh thông số nổi bật giữa VTI-TS-22 và VTI-TS-26
Tiêu chí kỹ thuật	VTI-TS-22 (Vàng)	VTI-TS-26 (Đỏ)	TBR-22 (Nhỏ gọn)
Ứng dụng chính Khác biệt	Mối nối thanh cái, tiếp điểm dao cách ly, đầu cốt cáp tủ trung thế (trong nhà & trạm kín)	Đường dây truyền tải và phân phối ngoài trời 110–500 kV
Liên kết không dây & Tầm xa Khác biệt	BLE 2,4 GHz, khoảng 100 m	LoRa dưới 1 GHz, tới 3 km tầm nhìn thẳng
Môi trường & Vỏ bảo vệ Khác biệt	Trong nhà, tủ trung/hạ thế, trạm GIS/RMU	Vỏ ngoài trời đạt chuẩn IP, chống bức xạ cực tím UV
Dòng tải tự cấp nguồn	≥ 1 A (hoàn toàn không pin, không bảo trì)	≥ 1 A (hoàn toàn không pin, không bảo trì)
Dải đo nhiệt độ tiếp xúc	−40 °C đến +125 °C	−40 °C đến +125 °C
Độ chính xác đo lường	±0,2 °C (trong dải −10…+65 °C)	±0,2 °C (trong dải −10…+65 °C)
Thử nghiệm cách điện cao thế	500 kV tại phòng thí nghiệm HVLAB (PD 8,7 pC)	500 kV tại phòng thí nghiệm HVLAB (PD 8,7 pC)
Khả năng chịu xung sét	−1500 kV	−1500 kV
Quy trình an toàn lắp đặt	Lắp khi mạch đã cắt điện, tiếp địa và thử không điện	Lắp khi mạch đã cắt điện, tiếp địa và thử không điện

Bảng so sánh thông số nổi bật giữa VTI-TS-22 và VTI-TS-26

Tiêu chí kỹ thuật

VTI-TS-22 (Vàng)

VTI-TS-26 (Đỏ)

TBR-22 (Nhỏ gọn)

Ứng dụng chính Khác biệt

Mối nối thanh cái, tiếp điểm dao cách ly, đầu cốt cáp tủ trung thế (trong nhà & trạm kín)

Đường dây truyền tải và phân phối ngoài trời 110–500 kV

Liên kết không dây & Tầm xa Khác biệt

BLE 2,4 GHz, khoảng 100 m

LoRa dưới 1 GHz, tới 3 km tầm nhìn thẳng

Môi trường & Vỏ bảo vệ Khác biệt

Trong nhà, tủ trung/hạ thế, trạm GIS/RMU

Vỏ ngoài trời đạt chuẩn IP, chống bức xạ cực tím UV

Dòng tải tự cấp nguồn

≥ 1 A (hoàn toàn không pin, không bảo trì)

Dải đo nhiệt độ tiếp xúc

−40 °C đến +125 °C

Độ chính xác đo lường

±0,2 °C (trong dải −10…+65 °C)

Thử nghiệm cách điện cao thế

500 kV tại phòng thí nghiệm HVLAB (PD 8,7 pC)

Khả năng chịu xung sét

−1500 kV

Quy trình an toàn lắp đặt

Lắp khi mạch đã cắt điện, tiếp địa và thử không điện

Sản Phẩm Khác Trong Hệ Sinh Thái Giám Sát CBM

Bên cạnh các dòng cảm biến nhiệt độ không dây VTI-TS và TBR22, VTI cung cấp và tích hợp các dòng thiết bị chuyên sâu giám sát toàn diện tình trạng tài sản điện lực cao thế (Condition Monitoring - CBM) tiêu chuẩn quốc tế, đồng bộ trên nền tảng quản lý CBM tập trung.

Hệ Thống Giám Sát Sợi Quang & DGA Online

Giám sát toàn diện nhiệt độ điểm nóng cuộn dây máy biến áp (OTI/WTI), phóng điện cục bộ PD và phân tích khí hòa tan DGA trực tuyến.

Nền tảng AI CBM Hợp nhất: Giải pháp AI quản lý sức khỏe toàn bộ thiết bị trạm với hơn 14 module chuyên sâu.
Cảm biến IIoT sợi quang GaAs: Đo nhiệt độ điểm nóng cuộn dây máy biến áp miễn nhiễm hoàn toàn điện từ trường cực cao.
Bộ giám sát Edge trực tuyến: Giám sát phóng điện cục bộ (PD), đầu sứ máy biến áp (Bushing) và phân tích khí hòa tan DGA.
Giải pháp theo tài sản: Máy biến áp lực, cáp ngầm, máy cắt, tủ hợp bộ switchgear, máy điện quay và trạm GIS.

Tích hợp đồng bộ trọn gói cùng hệ thống phần mềm CBM và SCADA

Yêu cầu tư vấn giải pháp sợi quang & DGA

Hệ Thống Giám Sát Trực Tuyến Đầu Sứ, Máy Cắt & MBA

Giải pháp giám sát tình trạng trực tuyến (Online CBM) chuyên sâu cho máy biến áp, đầu sứ cao thế, máy cắt và tủ điện trung thế.

Hệ thống giám sát MBA: Màn hình giám sát nhiệt độ điện tử B100, C50, E3, DTM Bushing Monitor, VaultSafe, T3 (DRMCC).
Giám sát đầu sứ & máy cắt: Bushing Monitor, DTM và Breaker Performance Monitor ghi nhận độ mòn tiếp điểm & thời gian tác động.
Giám sát tủ phân phối & cáp: Switchgear Monitor (SWGM), Switchgear and Cable Monitor (SCM), cảm biến Hydrogen & ẩm.
Nền tảng ConnectGrid™: TTM 3-Phase Monitor, Serial Gateway, Asset Data Management và tủ điều khiển tích hợp.

Tích hợp đồng bộ dữ liệu vào phần mềm VTI CBM & SCADA trạm

Yêu cầu tư vấn thiết bị giám sát đầu sứ & máy cắt

Cảm Biến Rung Động & Đo Độ Dày Ăn Mòn Siêu Âm

Cảm biến không dây siêu tiết kiệm điện giám sát rung động máy điện quay và sóng siêu âm đo độ mòn ăn mòn kết cấu kim loại.

Cảm biến rung không dây siêu tiết kiệm điện: Đo rung động đa trục, nhiệt độ tiếp xúc, cảm biến quán tính IMU, tốc độ quay.
Đo độ dày ăn mòn siêu âm không dây: Sóng siêu âm giám sát độ dày thành ống dẫn, bồn bể áp lực trực tuyến.
Thu thập dữ liệu DAQ & Gateway: Multi-channel Ultrasonic Thickness Gauge, bộ phân tích phổ cao tần và Wireless Edge Gateway.
Phần mềm phân tích chuyên dụng: Phân tích phổ rung động FFT, dự báo độ mòn kết cấu và cảnh báo hư hỏng cơ khí.

Kết nối đồng bộ cùng Gateway VTI và nền tảng giám sát công nghiệp

Yêu cầu tư vấn cảm biến rung & siêu âm

Kết quả thực tế từ giám sát điểm nóng (Case Studies)

Các tình huống điển hình kiểm chứng thực địa trên lưới điện EVN theo chuẩn IEEE 2969 & CIGRE TB 999.

Tham chiếu thực địa: Báo cáo thử nghiệm điển hình trạm biến áp EVNNPC — Trạm 110 kV Hội Hợp và 22/0,4 kV Ao Hải, phát hiện chính xác 2 điểm khiếm khuyết nhiệt, sai lệch 0,4–3,2 °C so với camera nhiệt hồng ngoại.
